- 詳細信息
- 產品名稱：粗糙度多刻線樣塊
- 產品型號：0.1-3.2um
光學玻璃基體，硬度高，不變形表麵精度高，不易劃傷，使用壽命長，完全符合GB/T19067.1—2003和ISO5436—1:2000標準，受測針半徑變化影響小.
簡述：表麵粗糙度標準樣板是表麵粗糙度量值傳遞的主要計量標準器具，它用於檢定/校準企業生產中最常用的觸針式表麵粗糙度測量儀。
標準樣板的型式有兩大類：
單刻線標準樣板 包括組成階梯高度的階梯式實物標準，用作傳遞微觀不平度高度極值參數Ry和Rz的標準器具；
多刻線標準樣板 包括其他類似型式的用於校驗觸針式儀器的校驗樣板，用作傳遞粗糙度參數Ra的標準器具；
我公司所銷售的表麵粗糙度標準樣板均（jun1）由中國計量科學研究院用表麵粗糙度國家基準進行檢定，給出每塊樣板的Ra實際值。
標準多刻線金屬樣板
產品名稱： 標準多刻線金屬樣板
產品規格型號： WYG-E04AF01-B1/***（產品編號）
產品編號 10 40 400
Ra值 0.1 0.4 4.0
標準多刻線樣板一套（組）三塊，其粗糙度參數值分別相當於▽5、▽8、▽11範圍，即Ra值分別為4.0μm、0.4μm、0.1μm左右。

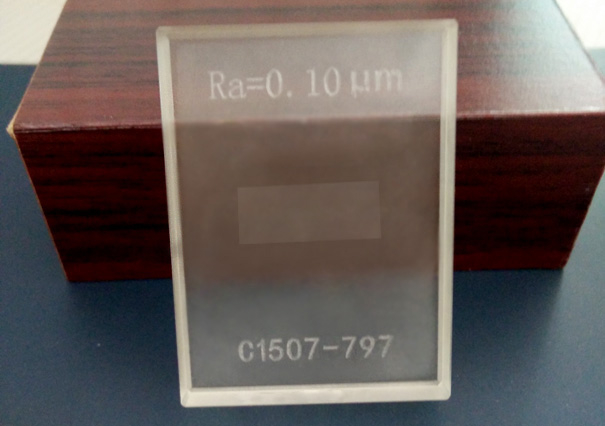

多刻線玻璃樣板
產品名稱 多刻線玻璃樣板
產品規格型號 WYG-E04AF01-B2/***（產品編號）
產品編號 04 08 10 20 40 80 160 320 450 500 630
Ra值 0.04 0.08 0.1 0.2 0.4 0.8 1.6 3.2 4.5 5.0 6.3
6塊套 * * * * * *
8塊套 * * * * * * * *
10塊套 * * * * * * * * * *
單刻線玻璃樣板
產品名稱 單刻線玻璃樣板
產品規格型號 WYG-E04AF01-B3/***（產品編號）
產品編號 05 10 30 50 100 500 900 1500 4500 5000 8000
Ra值 0.05 0.1 0.3 0.5 1.0 5.0 9.0 15 30 50 80
6塊套 * * * * * *
8塊套 * * * * * * * *
11塊套 * * * * * * * * * * *
表麵粗糙度比較樣塊
表麵粗糙度比較樣塊 Ra值um的國家標準規範
加工方法 規格 Ra值um 塊數 符合國標車外圓 組合式 0.8、1.6、3.2、6.3 32 GB6060.2-85
鏜內孔 0.8、1.6、3.2、6.3
刨 0.8、1.6、3.2、6.3
平銑 0.8、1.6、3.2、6.3
端銑 0.8、1.6、3.2、6.3
磨外圓 0.1、0.2、0.4、0.8
平磨 0.1、0.2、0.4、0.8
研磨 0.1、0.05、0.025、0.012
車外園 雙組式 0.8、1.6、3.2、6.3 8 GB6060.2-85
磨外園 0.1、0.2、0.4、0.8
刨 雙組式 0.8、1.6、3.2、6.3 8 GB6060.2-85
平磨 0.1、0.2、0.4、0.8
平銑 雙組式 0.8、1.6、3.2、6.3 8 GB6060.2-85
端銑 0.8、1.6、3.2、6.3
鏜內孔 雙組式 0.8、1.6、3.2、6.3 8 GB6060.2-85
磨內孔 0.1、0.2、0.4、0.8
手研 單組式 0.1、0.05、0.025、0.012 4
平磨 單組式 0.1、0.2、0.4、0.8 4
電火花線切割 單組式 0.63、1.25、2.5、5.0、10 5 GB6060.3-86
電火花 單組式 0.4、0.8、1.6、3.2、6.3、12.5 6 GB6060.3-86
拋光 單組式 0.8、0.4、0.2、0.1、0.05、0.025、0.012 7 GB6060.4-88
鑄造鋼鐵砂型 單組式 3.2、6.3、12.5、25、50、100、800、1000 8 GB6060.1-85
拋噴丸0.2、0.4、0.8、1.6、3.2、6.3、12.5、25、50、100 10 GB6060.5-88
噴砂0.8、1.6、3.2、6.3、12.5、25 6
拋噴丸+噴砂 綜合以上二項 16 GB6060.5-88
1.以上產品符合國家計量檢定標準。
2.可委托可司進行產品計量檢定
