進口VPSA製氧設備怎麽樣

國產VPSA製氧設備和進口VPSA製氧設備對比

萬誌國  王誌明   範文博

我國對變壓吸附製氧技術的開發起步較早，先期作為軍品開發，從1966年開始研究沸石分子篩分離空氣製氧技術。20世紀70年代是我國PSA分離空氣製氧技術發展的鼎盛時期，全國有十幾個單位相繼開展了變壓吸附製氧技術的實驗研究，建立了數套工業試驗設備。這個時期開發的變壓吸附製氧設備的共同點有以下幾個方麵：

（1）大多采用高於大氣壓吸附、常壓解吸流程，吸附塔有兩個到四個；

（2）空氣進入吸附塔前，經過脫水預處理；

（3）設備可靠性差，不能連續穩定運行，導致大部分設備報廢；

（4）技術、經濟指標落後。

由於設備性價比不高，工藝不夠成熟，市場開發力度不夠，老設備相繼停用，新設備找不到市場，20世紀80年代，原來從事變壓吸附製氧裝備研製單位的開發項目相繼中止，我國變壓吸附製氧技術的開發再次進入低穀。可以說這之前的國內市場，沒有正式意義上的工業化製氧裝置，也沒有專業的變壓吸附製氧設備生產商。

變壓吸附製氧的正式產業化從20 世紀90年代起，由於電能緊張，鋼鐵市場的紅火，電爐煉鋼配套變壓吸附製氧，不僅工程上馬快，使用結果也非常好。而電爐煉鋼要求的氧氣純度90%，所以作為電爐的配套設備，變壓吸附製氧通行的質量要求是氧氣純度90%。

變壓吸附製氧的原料是空氣，正常的空氣成分按體積分數計算是:氮(N2)約占78%，氧(O2)約占21%，稀有氣體約占0.939%(氦He、氖Ne、氬Ar、氪Kr、氙Xe、氡Rn，主要為氬),二氧化碳(CO2)約占0.031%，還有其他氣體和雜質約占0.03%，如臭氧(O3)、一氧化氮(NO)、二氧化氮(NO2)、水蒸氣(H2O)等。由於氧和稀有氣體氬分子量接近，不能分離，所以假定空氣中所有氮氣都被吸附，剩餘的氧氣也隻是占21/22=0.9545，所以業界認為變壓吸附製氧最高的理論純度是95.5%。

80%的氧氣純度源於本世紀初的富氧冶煉和高爐噴煤工藝，用戶其實隻需要富氧空氣，為了降低氧氣的提取成本而開發的產品。從設計上來說，1000Nm³/h-90%變壓吸附製氧設備相當於1250Nm³/h-80%純度的設備，相當於800Nm³/h-93%純度的設備。而85%的氧氣純度，實際上沒有任何現實意義，隻是有的廠家根據其80%純度的設備運行時純度提到85%時，產量沒有下降多少而被提出。

進口設備廠商普萊克斯變壓吸附製氧技術作為其非低溫空分的主打產品， 其技術一直處於領先地位。其變壓吸附製氧係統關鍵設備都有世界上最先進的配套商：

Dresser-roots-真空泵鼓風機世界第一的品牌,羅茨風機的發明者。

Neles-蝶閥世界第一品牌。

ZEOCHEM-世界鋰基分子篩的第一生產商。

20世紀初期年邯鄲鋼廠引進美國Praxair的兩套真空變壓吸附製氧裝置，兩套VPSA製氧裝置總的生產能力為：總氧氣流量8888m³/h，純氧氣生產能力8000m³/h，氧氣純度90％。故如純度80%時，單套純氧流量能達到4400Nm³/h。

引進的雙床真空變壓吸附製氧裝置在兩個工藝床中使用13X和N—2分子篩吸附劑，選擇性地吸收氮氣、水、二氧化碳和碳氫化合物，而讓氧分子和氬分子通過，從而獲得產品氧氣。當分子篩吸附廢氣達飽和狀態時，必須進行再生。通過內部的壓力變化，可完成活化和再生的過程。

本套裝置采用的原料風機為2057—RAS—JV型羅茨風機，其作用是向吸附床送氣，設計流量為50000m³／h；而真空風機是2070VJ—V型羅茨風機為吸附劑的再生和廢氣的排出提供真空，設計流量65500m³／h。在真空風機內還設置了密封水 係統，起密封、潤滑和冷卻的作用。

可以從分子篩、鼓風機和真空泵、吸附塔等三方麵對國產VPSA製氧機和進口製氧機做對比，無論是低矽分子篩原粉的製作，離子交換度，還是成型時采用無粘結劑，這些都不是用戶應該關心的問題，也不是變壓吸附製氧廠家關心的問題。

製氧廠家關心的是最實際的，在什麽純度下多少分子篩能產出多少氧氣，需要多少空氣，真空泵需要多大。簡而言之就是用更少的分子篩更小的能耗做出同樣的氧氣的分子篩就是好分子篩。對用戶而言就是花更少的錢更少的電製取更多的氧氣。

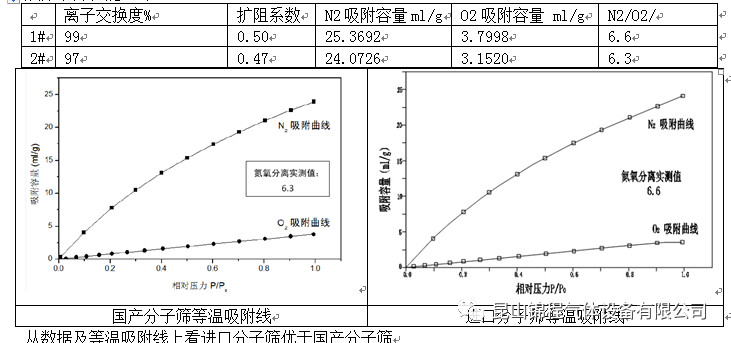

好多分子篩廠家在推薦其分子篩時，會介紹其鋰離子交換度高，然後給出一個不同壓力下的等溫氧氮吸附容量曲線，和國內外的其它廠家做比較，以說明自己的分子篩，氮吸附容量更高，氧氮分離係數更高，分子篩性能更優越。實際上這隻是一個判定分子篩性能的一些靜態指標，並不能區分分子篩實際使用中的優劣。

吸附容量是一個靜態指標，而變壓吸附製氧是一個動態過程。在國際上還有一個分子篩指標決定著分子篩的性能，擴阻係數（吸附速率）。

從分子篩性能上對比：

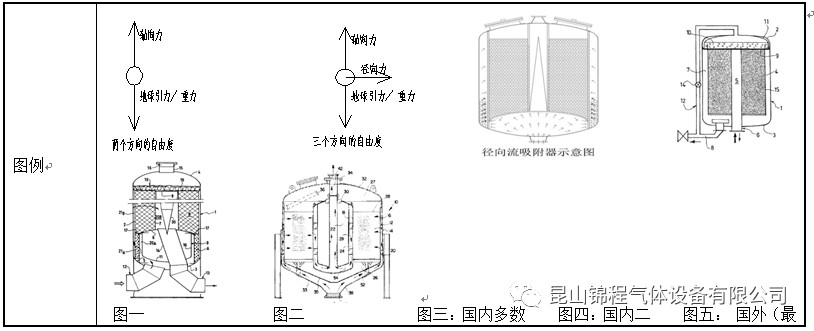

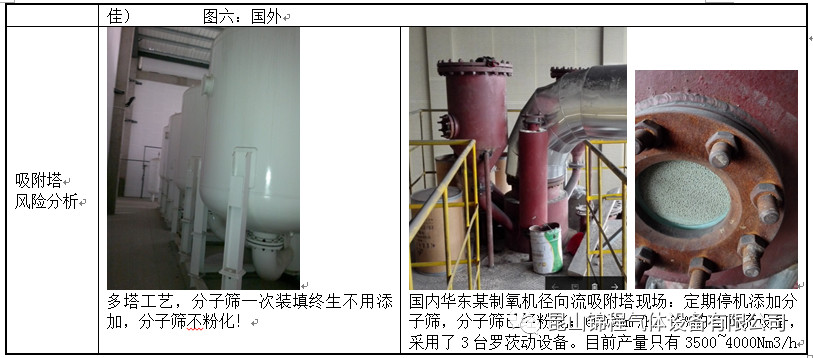

國外的徑向流技術已成熟，目前國內徑向流技術未完全成熟，國內徑向流的焊接工藝和使用的聚酯符合膜經常容易破損，導致分子篩粉化。

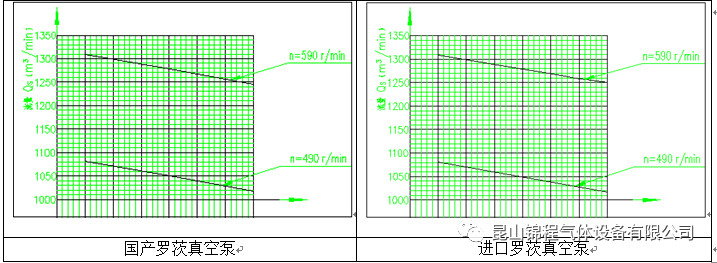

目前國內生產徑向流VPSA製氧供應商技術來源於邯鄲鋼廠VPSA製氧設備，國內大型VPSA生產商采用的原料風機幾乎都是章丘生產的，章丘鼓風機廠的最大真空泵ZR8-900W理論流量是80700m³/h，真空泵的抽氣量是Dresser-roots的1.23的倍，容積效率章丘和Dresser-roots的很接近，但機械效率要比Dresser-roots低。如采用章丘ZR8-700羅茨鼓風機和ZR8-900W羅茨真空泵及國產分子篩單套純氧量可以控製到5000Nm³/h，換算到80%純度，產量上限為6250Nm³/h。

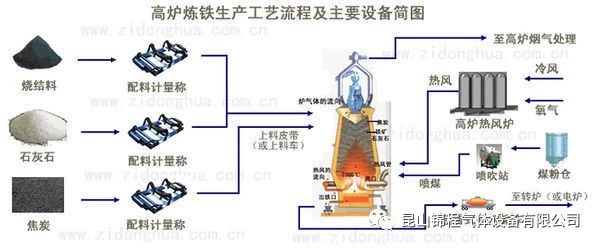

  目前國內針對高爐富氧行業，在一台風機ZR8-700和真空泵ZR8-900W的情況下國產VPSA單套製氧產量不超過6250Nm³/h，80%。
