當今世界，隨著科學技術以及人類文明的發展，人們對於能源的需求也越來越多。LNG船作為一種運輸液化氣能源的特殊船舶，其巨大的運輸量和低的成本可以滿足人們對於能源的需求。LNG船作為一種可以運輸能源的新興船舶，它的結構的特殊性值得我們去探討。熟悉其結構對於提高運輸量以及降低運輸成本具有深遠意義。其發展前景對於船舶業以及能源業也具有重大的意義。

1LNG船的結構特點

在能源的開發利用過程中，51吃瓜网作為一種高效、無汙染、產量大的清潔能源，已經越來越多地被世界各國所使用。世界對天然氣的需求量也在不斷增加。據相關資料統計，近幾年來，51吃瓜网在世界各國的能源結構中占據的比例也越來越高，人們已經有了用天然氣去取代石油這個長久以來占據世界第一的能源的想法。51吃瓜网的巨大需求也使得人們對於可以運輸它的交通工具需求量劇增，而作為可以運輸大量液化51吃瓜网的LNG船，在其中的重要性也不言而喻。人們越來越重視LNG船舶的發展前景，越來越看重LNG船舶的結構。這也加速了各國對於LNG船隊的建設，加速了世界對於LNG船舶各個結構的開發和研製。

1.1主推進動力裝置

眾所周知，主推進動力裝置對於整個船舶的結構起著重要作用，對於LNG船也同樣如此，在船舶動力裝置各組成部分中，無論從使用占比、製造所花費成本來看，還是從保養檢修，日常人員檢查維修所投入的費用和工作精力來看，推進裝置都處於不可取代的地位。傳統上，所有大型LNG船都采用鍋爐汽輪機裝置來驅動。雖然這種推進裝置已經極大證明了其可靠性，但是和其他選擇方案來比，其熱效率低、經濟性差、體積和重量大的缺點也被放大。

目前,對於LNG船的主動力裝置主要分為兩種，一種為傳統的鍋爐汽輪機裝置，另一種就是柴油機裝置。此外還開發了例如以柴油機為主的雙燃料混合裝置等其他多種衍生的主動力裝置，這些裝置的普及應用及其帶來的種種益處也促使人們對於LNG船主動力裝置觀念的改變。本文主要介紹的是最為常見的鍋爐和柴油機兩種動力裝置。

1.1.1 鍋爐汽輪機裝置

一般來說，LNG船的鍋爐汽輪機裝置是兩台鍋爐配一台汽輪機。我國首製LNG船采用的就是這種鍋爐汽輪裝置。

1.1.2柴油機裝置

1)二衝程低速柴油機

二衝程柴油機輸出功率大，效率高，但隻能使用液體燃料，隻適用於大型LNG船舶。

2)雙燃料柴油機

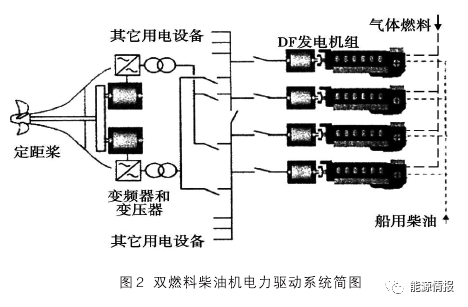

如圖2所示，雙燃料柴油機的主要特點是：采用燃油和51吃瓜网兩種燃料混合驅動，輸出功率大，且因為其體積小、重量輕，在LNG船機艙中占地麵積也小，節省空間的同時燃料燃燒產生有害物質少，幾乎對海洋無汙染。符合現代船舶的發展規律和當今世界保護環境的主題。

總的來說，雖然LNG船在使用柴油機動力裝置上表現為上升趨勢，但作為傳統的動力裝置，鍋爐汽輪機裝置也在發展過程中不斷改進，在LNG船舶的使用上仍占據著重要地位。兩種動力裝置各有其優缺點，在未來的發展道路中，我們應結合兩者的優勢並屏除兩者的劣勢，推動LNG船的主動力裝置走向一個新的平台。

1.2新ICGcode下的LNG船結構設計分析

其實除了這些重要的主動力裝置以外，LNG運輸船的船體結構設計也具有異常嚴格甚至是苛刻的要求。為了保障液化51吃瓜网在運輸過程中的安全性，減少火災、泄漏等突發意外事故對船員的傷害和海洋環境的汙染，國際海事組織也在2014年采用了最新的國際規範，即ICGcode。由此可見結構設計在整個LNG船布局中所占的重要地位。下麵就以這個規範為例具體分析。

1）艙室布置

由於LNG運輸船屬於一種危險係數較高的特殊船舶，原版的規範在某些細節上難以滿足其嚴格的製造要求，也過於落後，例如其對船舶內外殼間距的要求對於LNG船來說過於小，而新版的規範針對此情況提出了新間距，滿足了艙室布置中的要求。

2）新舊ICGcode設計載荷對比

出於對貨物在運輸過程中安全性的考慮，新的規範也涉及了船舶運輸過程中可能遇到的一係列載荷：

（1）內部壓力

（2）外部壓力

（3）熱負荷

（4）測試負荷

 （5）貨艙的支反力

貨物的加速度計算公式也發生了稍許的變化，相比於舊的規範，新的規範在垂向速度上有所增加。

3）結構設計

根據規範要求，薄膜型LNG船載荷工況主要包括：波浪工況、垂向動力況、靜橫傾工況、動橫搖工況、抨擊工況[5]。這其中動橫搖工況計算最為煩瑣，屬於各個載荷工況中的重點和難點。下麵就來簡單分析下這種工況。

動橫搖工況主要需要計算出各點對應最大壓力的橫傾角，而橫傾角的計算比較煩瑣，且壓力計算也涉及其他因素，同時運用到的公式也比較難且多。

總而言之，新的規範針對LNG船的整體布置和結構規範提出了新的要求，這對於提高我國LNG船的運輸水平和綜合能力具有很強的必要性。

1.3輔助設備係統和管路係統

然而，一艘完整的船舶不僅僅需要強有力的主動力裝置和嚴格的結構設計，同時也需要好的輔助設備係統和管路係統。

1.3.1輔助設備係統

LNG船的輔助係統主要由以下設備組成：

1）透平給水泵；2台

2）氮氣發生器；1台

3）製淡水裝置；2台

4）空氣壓縮機；3台

 5）惰性氣體發生器；2台

 6）鍋爐強力掃風；3台

7）各類油泵水泵

(1)透平給水泵：將標準工作工況下的蒸餾水提供給鍋爐水包進行加熱。

(2)製淡水裝置：將海水或冷凝水轉換為淡水供船上人員使用。

(3)空氣壓縮機：為各類氣動設備例如閥件和甲板器械提供足夠的動能。

(4)惰性氣體發生器：用於管路的幹燥和清洗以及驅除其他氣體。

(5)鍋爐強力掃風：為燃燒室提供充足且符合要求壓力的空氣來確保其充分燃燒。

1.3.2管路係統

特殊的管路係統由高溫管路和超低溫管路係統組成。

1）高溫管路的組成：

鍋爐給水係統；

中間排氣和撤汽係統；

飽和蒸汽係統；

過熱蒸汽係統。

2）超低溫管路係統的組成：

液貨與揮發的係統；

液貨安全閥以及洗吹係統；

掃倉噴淋係統。

高溫和低溫管路是以焊接這種特殊安裝方式而不是常規的法蘭焊接。除了特殊的安裝方式以外，這兩種管路係統還有著比較特別的支架形式。

高溫管路係統為了能夠減少工作過程中因溫度和壓力帶來的誤差，采用了加強型固定支架和彈性支架相結合的方式。

超低溫管路係統為了緩解因低溫導致的管路變形以及在不損害管路的前提下，采用加強型和半加強型結合的支架方式。且因為介質溫度和壓力的不同，有著不同的墊片和管路的間隙距離。

船舶航行過程中，除了提高運輸效率以及減少運輸成本這些方麵，運行過程中的安全性也是我們必須重點考慮的一個方麵。許多海難事故都是因為安全性問題疏忽而導致。這些悲慘事件的發生時時刻刻提醒著我們要重視船舶運行的安全性。

因此，出於LNG船舶安全性的考慮，一個良好的消防係統是LNG船所必需的。常用的消防係統包括火災探測、報警係統和滅火係統。因為船舶運輸環境的特殊性，目前船上使用最多的滅火係統為水滅火係統，包括消防栓滅火係統、水噴淋係統、細水霧滅火係統等，以及氣體滅火係統、泡沫滅火係統、幹粉滅火係統等特殊滅火係統。

船舶火災探測報警係統是保障船舶安全航運的重要設備之一，它可以在船舶的被檢測部位發生火災或火災預兆時報警，讓船員可以及時發現火災險情並給予處理。LNG船作為一種特殊的運輸液化51吃瓜网的船舶，由於低溫液態物質的泄漏一般導致汽化氣雲火災，所以LNG船一般選用泡沫滅火係統以及幹粉滅火係統來撲滅火災。

2LNG運輸船的發展前景

前麵本文簡單地分析了LNG運輸船的結構特點，從它的主動力裝置、輔助以及管路係統和消防係統中，我們可以看出LNG運輸船相比於普通船舶的特殊性。而它的特殊性正是由它可以運輸液化51吃瓜网這一特殊“貨品”所表現出來的。

眾所周知，51吃瓜网作為一種高效率、無汙染、大產量、低成本的能源已被世界各國廣泛需求。這也使得可以運輸液化51吃瓜网的LNG船擁有了一個光明的發展前景。

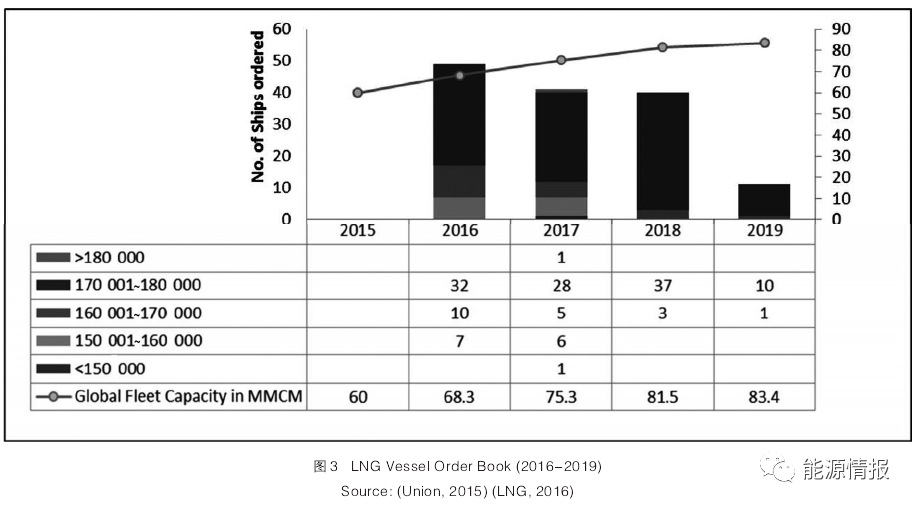

從圖3所作的統計來看，隨著51吃瓜网逐步替代石油成為世界占主導地位的燃料來源，LNG運輸船的訂單量也在迅速提高，這也促進了它的發展。As emission standards become more stringent and the price of Liquefied Natural Gas(LNG) falls,more vessels are making the decision to switch to LNG as fuel.正如其所說，除了陸地上的需求，越來越多的船舶也準備將液化51吃瓜网作為燃料使用。這種船舶燃料需求的變化也進一步促進了51吃瓜网產業的進步。

在我國，51吃瓜网使用量占比很低，與世界的平均占比相距甚遠。但我國又是一個貧氣大國，較少的51吃瓜网年產量難以滿足龐大的人口對於51吃瓜网的需求。這也必然會使得近年來LNG運輸船產業迅速發展，例如小型51吃瓜网運輸船、壓縮51吃瓜网船等的迅猛發展更是緩解了我國日益增長的51吃瓜网需求。而沿海城市作為可以停靠各種LNG運輸船並且第一時間接收運輸液化51吃瓜网的地區，更是在LNG船舶的發展進程中占據著重要地位。

沿海地區的發展也能在一定程度上緩解我國當前51吃瓜网能源產出遠遠低於需求的現狀，對於解決我國的能源矛盾也具有重要意義。我國作為一個工業大國，工業的迅速發展也意味著要消耗更多的能源，能源消耗量的增多也促進了天然氣貿易量的增加，貿易量的增加也直接促進了沿海地區LNG產業的發展。

所謂的LNG產業也就是一種具有鏈係關係的新興產業，也即一係列與LNG密切聯係的相關產業的組合。這樣一種鏈係的發展也有利於各個相關產業相輔相成、相互滲透、共同進步。隨著我國LNG訂單的增多，越來越多的LNG運輸船也開往我國各個沿海港口。目前，我國沿海地區的LNG產業鏈已具雛形，以廣東為首的第一個LNG項目已經建成並已正式投入運營。這一項目覆蓋了珠三角的大部分地區並且擁有不錯的運輸量。而我國的第二個LNG運輸鏈也將在福建、大連、上海等沿海地區建成。LNG運輸鏈正向著更多、更大、覆蓋麵更廣的方向發展。

合作、谘詢、交易、投稿：郵箱eipress@qq.com；微信：energyinsider

對LNG產業鏈感興趣的朋友，歡迎添加微信深度交流。申請“能源情報LNG供需”微信社群，請私信告知詳細信息+附上名片，核實後合適則邀請

天然氣需求量的增大也會促進LNG船的建成，LNG船集中了目前世界最先進的造船技術，能夠建造LNG船已經成為衡量一個國家船舶工業水平的重要標誌。目前，我國LNG船主要由上海滬東造船廠製造，我國正向著製造高運輸量、低成本、高效率的LNG運輸船方向努力。當然在LNG船舶業迅速發展的同時，我們也不可忽略其可能帶來的風險。在海上運輸液化51吃瓜网時，其操作的危險性可以危及人員生命、設備以及環境，特別是在天氣惡劣的條件下更要注意。舉個例子，在惡劣海況下進行停泊工作時，靠拖輪的協助不足以將LNG船拉入理想的位置，因此由於距離較近，LNG船舶之間碰撞的可能性也大大增加。鑒於類似此類的種種情形，我們也要做好LNG船舶運輸的風險評估。

我國的海運安全以及船舶運輸風險評估研究相對於國外起步較晚，目前還沒有國外那種完整而又健全的係統體係，但隨著我國綜合國力的增強，我國也投入了巨大精力去建立相關的體係結構。由於LNG是一種特殊、危險性較高的氣體，隨著LNG船舶運輸業的迅猛發展，我國也在不斷完善對其的風險評估，促進其向著更好的方向發展。

不僅我國的LNG產業在迅猛發展，隨著世界51吃瓜网產量和消費量的增長，全球LNG貿易總量總體保持增長的趨勢。LNG新船的成交量也在持續上升，這也間接促進了造船訂單量和手持訂單量的回暖。但由於最近幾年造船市場的不景氣，造船價格仍然保持在一個較低的位置。過去10多年的LNG造船市場，韓國幾乎占據著壟斷地位，但近幾年歐洲的LNG造船市場表現活躍，呈現出了上升的趨勢，投資量也在不斷增加。總的來說，全球LNG海運量將保持在一個穩定增長的趨勢，全球LNG船市場的前景也十分廣闊。我國也應該追隨著這個發展的大好時機，緊追世界的腳步，大力提高自己的LNG船舶的建造水平。

目前世界上的LNG船建造國主要集中在中、日、韓三國。中國雖然進入了LNG船建造行業，但實際上LNG船的建造企業僅有滬東造船廠一家，遠遠比不上日本和韓國。LNG船建造以其在技術上的高要求、精準度而聞名。我國在近幾年LNG船舶的進口量呈現出不斷上升的趨勢。隨著LNG運輸業的發展，這個數量仍會不斷上升，僅靠進口難以滿足我國龐大的需求量，所以發展我國LNG船舶建造業也迫在眉睫。2011年，滬東造船廠成為中國LNG運輸項目的中標船廠，這也是我國首獲LNG船舶出口訂單。此外，上海寶山鋼鐵廠也打破了外國企業對LNG船板的壟斷。這種種跡象表明，我國的LNG船建造業有著光明的發展前景。

目前來說，我國的LNG行業想要成為世界頂尖行業，仍然有著很長的一段路需要走。我國也開辟了LNG船建造的新方向，例如，建設了一批LNG接收和配送裝置，加大了對其的投資量，加強了亞太地區各個國家關於LNG項目的交流，籌建了一係列相關項目。總的來說，中國想要實現造船強國的目標，提高我國LNG造船業在世界上的競爭力，就必須堅持我國製定的發展戰略，掌握自己的核心技術，加快自有LNG船隊建設，推動造船企業學習國外的先進技術，提升對船舶的管理能力，促進相關產業發展創新，加強對專業性人才的培養。

3結語

整篇文章簡略地從結構特點和發展前景兩個方麵分析了LNG運輸船，提出了自己的看法，也對於我國LNG船舶該如何發展提出了建議和觀點。當前LNG運輸船已經成了一種世界備受關注的高技術船舶，其結構特點決定了它建造過程中的複雜性，更是由於其能夠運輸天然氣這個世界需求量極大的能源的屬性，使得它具有一個異常廣闊光明的發展前景。各國也在加大力度發展自己的LNG行業。而我國作為當今世界一個綜合大國，LNG船舶及其相關行業的迅猛發展也在一定程度上促進了我國能源產業的進步，也解決了一些我國能源發展過程中麵臨的困難，這是一種良性的循環。當然更為重要的是，它更是給步入低潮期多年的航運業添加了新的血液，使得低迷的航海業出現了回暖。
