氫能儲運技術現狀及發展趨勢
來源： 更新：2024-08-12 20:41:00 作者： 瀏覽：1948次
氫能作為一種綠色環保、來源豐富、應用廣泛的新興能源，成為用能終端實現綠色低碳轉型的有力手段。作為戰略性新興產業和未來新能源產業發展的方向，氫能產業對實現“碳達峰、碳中和”目標，推動能源生產和消費革命具有深遠意義。據國際氫能委員會預測，到本世紀中葉，全球18%的能源終端需求將由氫能承擔。當前全球正加快氫能產業布局，最早開始發展氫能的國家是日本，該國在1973年就成立了氫能協會，並於2017年發布全球首個氫能國家戰略———《氫能基本戰略》。美國於2014年發布《全麵能源戰略》，此前已明確國家氫能發展4個階段路線圖，預計到2050年氫能將占美國終端能源需求的14%。除此之外，俄羅斯、德國、歐盟、韓國等發達國家和地區都曾出台相應政策促進氫能產業發展。目前，在氫能的“製儲輸用”全產業鏈中，儲運緩解的成本約占總成本的30%～40%，是製約氫能大規模發展的主要瓶頸。充分梳理氫能儲運技術現狀，分析未來發展趨勢，對氫能大規模應用具有深遠意義。全球主要發達國家都高度重視氫能產業發展。全球氫能全產業鏈關鍵核心技術趨於成熟，氫能基礎設施建設明顯提速。美國、日本、德國等重視發展氫能產業的發達國家，相繼出台了有關氫能發展鼓勵政策。美國《氫能經濟路線圖》提出，2025年美國氫燃料電池汽車運營數量將達到20萬輛，2030年將達到530萬輛。歐盟《歐洲氫能路線圖：歐洲能源轉型的可持續發展路徑》提出，2030年歐盟氫燃料電池乘用車將達到370萬輛。日本《氫能基本戰略》提出，2025年日本氫燃料電池乘用車年產量應達到20萬輛，2030年應達到80萬輛。從國內來看，我國作為世界上最大的製氫國，年製氫量約3300萬t，在清潔低碳的氫能供給上具有巨大潛力。根據中國氫能聯盟預計，我國氫能產業產值到2025年將達到1萬億元；2030年需求量將達到3500萬t，在我國終端能源體係中占比5%以上；2050年需求量接近6000萬t，實現二氧化碳減排約7億t，在終端能源體係中占比10%以上，產業鏈年產值達到12萬億元。2023年4月10日，中國石化宣布擬建設全長超過400km的“西氫東送”輸氫管道示範工程，並將其納入《石油天然氣“全國一張網”建設實施方案》，標誌著國內首個長距離純氫輸送管道項目的啟動。管道全長400km以上，一期運力10萬t/a，遠期可達到50萬t/a。建成後，將用於替代京津冀地區現有化石能源製氫及交通用氫，大力緩解我國綠氫供需錯配問題。同年4月16日，中國石油用現有51吃瓜网管道長距離輸送氫氣在技術層麵獲得重要突破，能夠有效支撐未來我國大規模、低成本、遠距離的氫能運輸。中國石油在寧夏寧東51吃瓜网摻氫管道示範項目進行現場測試，這條全長397km的管道51吃瓜网摻氫比例已逐步達到24%，實現了連續100天安全穩定運行。據統計，中國已規劃的輸氫管道(包括已建)總長度超過1800km，依照氫能產業發展規劃，到2030年，氫氣長輸管道總裏程將達到3000km。

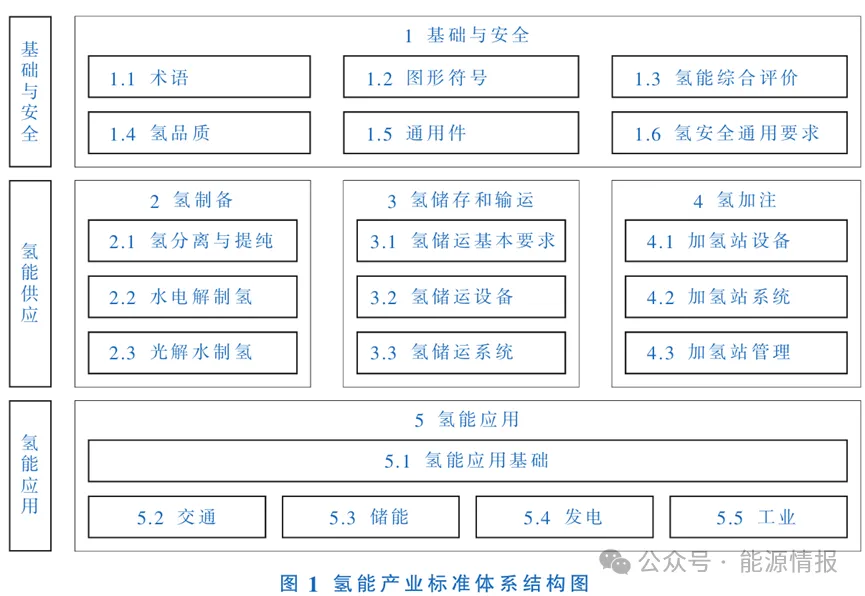

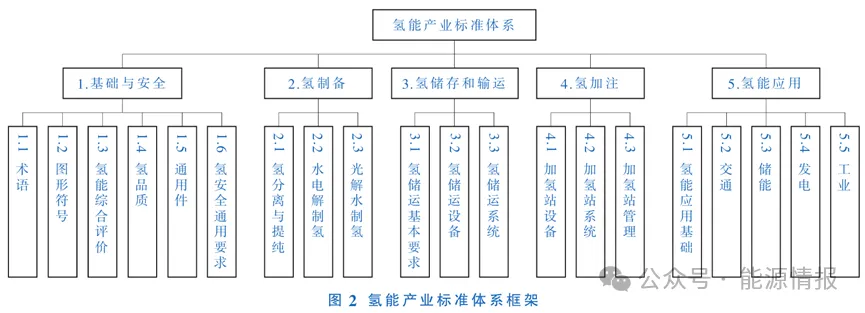

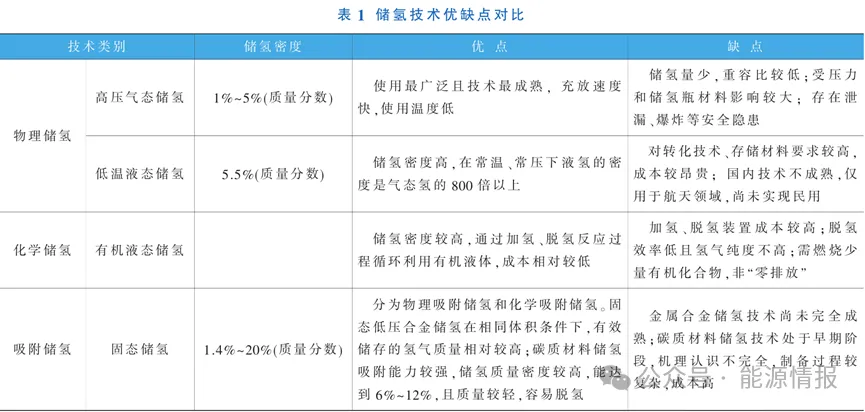

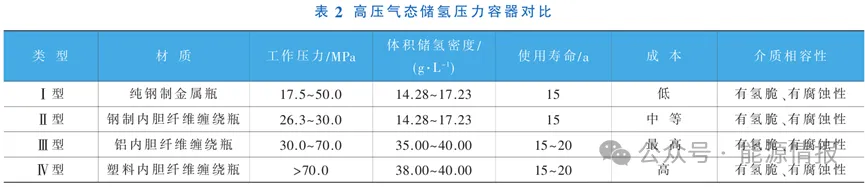

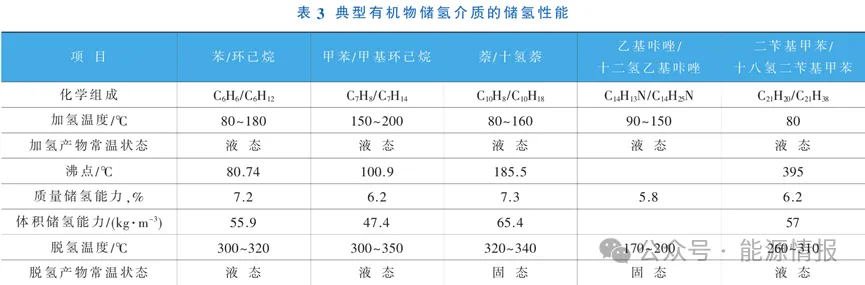

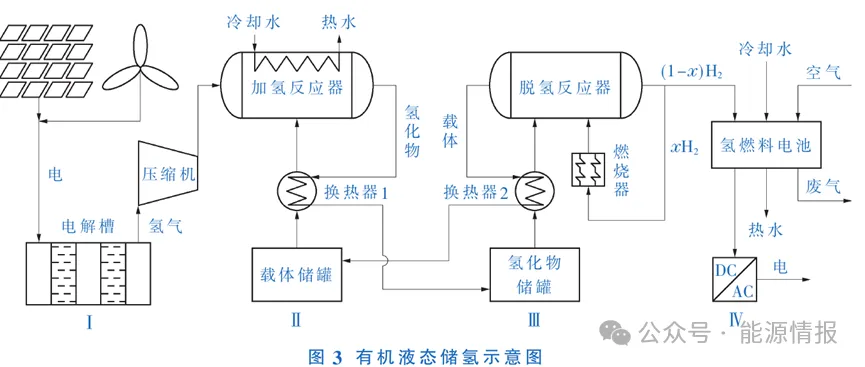

中國氫能開發和建設相比於發達國家起步較晚，相關規範標準尚需完善。我國於2023年出台《氫能產業標準體係建設指南(2023版)》，這是首個國家層麵的氫能全產業鏈標準體係建設指南。氫能產業標準體係以基礎與安全標準為基礎，支撐氫製備、儲存和輸運、加注、應用全產業鏈關鍵技術標準。基礎與安全標準位於氫能產業標準體係結構頂層，是氫能供應與氫能應用標準的基礎支撐。氫製備標準、氫儲存和輸運標準、氫加注標準構成了氫能供應標準，是氫能應用標準的基礎保障。氫能產業標準體係結構如圖1所示。氫能產業標準體係框架由基礎與安全、氫製備、氫儲存和輸運、氫加注、氫能應用5個部分組成，如圖2所示。儲氫技術是氫能應用係統中的關鍵環節，也是製約氫氣大規模應用的關鍵因素之一。在氫能應用過程中，提供一個穩定安全的氫能儲存方案，是滿足當前和未來氫能大規模應用的首要保障。按照氫氣的物理特性，目前學者將主流的儲氫方式分為高壓氣態儲氫、低溫液態儲氫、有機液態儲氫和固態儲氫四類，各類儲氫技術的優缺點見表1。由於氫的相對分子質量很小，密度很低，常溫氣態無法進行高質量儲存，因此氣態儲氫主要為高壓氣態儲氫。高壓條件下將氣態氫分子壓縮至高密度，然後將高密度氣存儲在耐高壓容器中，是目前氫能儲存中應用最廣泛的方法，已成為當下較為具有競爭優勢的車載儲氫手段。儲存高壓氫氣的容器壓力範圍在15.2～70.9MPa，技術均相對較為成熟。表2展示了目前已開發的高壓氣態儲氫壓力容器類型。Ⅰ型和Ⅱ型容器的儲氫密度低，且氫脆問題嚴重。Ⅲ型和Ⅳ型容器儲氫密度相對較高，常用於車載儲氫領域。目前國內加氫站主流的儲氫方式大多采用高壓氣態儲氫。當氫以液態形式儲存時，常用的方法可分為低溫液態儲氫和有機液態儲氫兩類。將氣態的氫氣經過壓縮後深冷至-253℃以下變為液態，存放於絕熱真空儲存容器中的方式稱為低溫液態儲氫，是一種物理存儲方式。液氫具有高儲氫密度，在大氣壓下可達70.9kg/m3，是標準狀況氫氣密度的856倍，體積比容量大，在大規模、遠距離氫能儲運時具有顯著優勢。但是氫氣的液化過程耗能較大，據估算，液化1kg的氫氣就要消耗4～10kW·h的電量。而且由於氫氣的沸點很低，在存儲過程中吸熱容易揮發，所以液態氫存儲過程中需要耐超低溫、保持超低溫、耐壓、密封性強的特殊容器，製造難度大，成本高昂，這也是製約低溫液態儲氫的主要問題。液氫作為大型火箭的主要燃料，目前常用於航空航天事業。由於我國在該領域的研究尚未成熟，應用成本高，目前鮮少在民用領域應用。隨著技術的發展，2021年以來國家相繼出台GB/T40045—2021《氫能汽車用燃料液氫》、GB/T40060—2021《液氫貯存和運輸技術要求》、GB/T40061—2021《液氫生產係統技術規範》三項與液氫相關的國家標準，實現了我國液氫產業民用領域標準“零”的突破，為液氫產業市場化提供了有力支撐。有機液態儲氫設想的提出，最早可追溯到1975年。有機液態儲氫是采用能與氫反應生成性質穩定的氫能載體的有機儲氫液體(LOHC)進行存儲的方法。該方式利用液體不飽和類有機物加氫和脫氫的可逆過程，實現氫的儲存和釋放，參考流程如圖3所示。有機液態儲氫的質量儲氫密度約為5%～10%，儲氫量較大，且存儲介質為液態有機物，存儲的同時也可以進行常溫常壓輸送，相對氣態存儲更為安全。研究較多的液態儲氫介質有苯、甲苯、萘等烴類和乙基哢唑等有機液體儲氫材料，相關信息及性質見表3。相關技術在我國仍處於研究階段，尚未大規模普及。“高儲氫密度、快速吸/放氫性能和長周期循環穩定性”是理想儲氫材料的基本要求。與其他幾種儲氫方式相比，固態儲氫的儲氫密度相對較大，而且安全性較高，具有滿足國際能源署(IEA)目標的巨大潛力。根據吸附劑和吸附質之間作用力的不同，固態儲氫材料可以分為物理吸附和化學吸附兩大類。其中，物理吸附材料包括傳統的碳基多孔材料、介孔材料、金屬有機框架(MOFs)、共價有機框架(COFs)等。物理吸附主要通過相對較弱的範德華力實現儲氫，吸附壓強較高且隻能在較低溫度(77K)下實現儲氫。碳基儲氫材料主要包括活性炭、活性碳纖維、碳納米纖維、碳納米管和碳氣凝膠等，表4列出了4種碳基材料的儲氫性能。由表4可以看出，在室溫條件下，石墨碳納米纖維的質量儲氫密度相較於其他三種材料最高，可超過10%，這是由其特殊的結構所致。但是，碳基材料對氫吸附過程要求的環境相對較為苛刻，在工業上使用具有很大的局限性，尚未大規模普及。化學吸附是通過金屬鍵、共價鍵、配位鍵等生成氫化物的方式實現氫氣的存儲。化學吸附材料有金屬氫化物、配位氫化物、氫水化合物等，其中金屬氫化物有鎂係合金、稀土係合金、鈦合金等。常用壓力-成分-溫度曲線(PCT曲線)來表征金屬氫化物的吸放氫熱力學性能，如圖4所示，圖中的橫坐標表示氫原子與金屬原子之比，縱坐標為氫壓力。圖中AB段表示有效儲氫容量，在一定的溫度條件下平衡氫壓近似恒定，隨著溫度的升高，AB段逐漸變短，因此溫度過高不利於吸氫反應的發生。PCT曲線是衡量儲氫性能的重要指標，能夠直接反映儲氫材料的可逆儲氫容量、平衡氫壓、平台斜率和滯後效應。與金屬氫化物不同，配位氫化物是一種鹽，氫原子通過共價鍵連接到複合陰離子的中心原子上，形成絡合物陰離子，後者再與金屬離子以離子鍵形式結合成氫化物。氫化物一般以化學式AxMeyHz表示，通常A是元素周期表第一或第二主族元素，Me通常為B、A1、N，儲氫質量密度理論上為5.5%～21%。配位氫化物的放氫一般有水解或者熱解兩種方式。氫能作為未來新能源發展的重點方向，儲運的安全、效率、成本是製約其規模發展的主要瓶頸問題，也是國內外研究的熱點和重點問題。考慮到管道運輸長期以來均被視為大規模輸運介質的低成本方式，因此，僅針對氫能可能的幾種管道運輸方式進行分析。氫氣和甲烷具有相似的性質，高壓氫氣管輸可參考天然氣管道建設經驗，但與天然氣環境相比，氫環境會造成管道鋼力學性能的劣化。許多研究和實驗項目中都發現，氫原子在金屬晶格中的溶解和擴散會引起金屬材料性能的退化、脫碳，甚至鼓泡或開裂等損傷。與51吃瓜网管輸行業相比，常溫高壓臨氫管道還沒有形成統一的設計和選材標準。但隨著時代的發展，近年來全球各國正逐步開始布局氫能儲運技術，提出了10MPa以上的純氫和摻氫長距離輸送管道設計方案。為保證高壓氫氣管輸的安全，需采取抗氫脆措施，選用氫脆敏感性低的低強度管道鋼或降低輸氫壓力。這也導致了氫氣管道係統相比51吃瓜网管道係統建設成本更高，經濟效益更低。有文獻指出，輸氫管道的建造成本約為62萬美元/km，而51吃瓜网管道的建造成本僅為19萬美元/km，氫氣管道的造價為51吃瓜网管道造價的3倍左右。同時，由於氫氣製備成本高、能量密度低，相比傳統化石能源暫時缺乏競爭力。目前，我國在運加氫站的氫氣售價普遍在60～80元/kg，相較於汽油、柴油和純電動競爭優勢不明顯，短期內隻能依靠補貼的模式，長遠看不能解決產業發展的根本問題。預計隻有當加氫站的氫氣售價低於40元/kg時，才能真正使氫能走向“市場驅動”。雖然存在上述問題，但高壓氫氣管輸技術門檻低且最為成熟，因此仍是新建長距離輸氫管道時優先考慮的氫能管輸方式。從全球範圍來看，據不完全統計，目前輸氫管道的建設規模接近4700km，相關統計數據見表5。美國已經建設了2720km的輸氫管道，而歐洲則已有1500km以上的輸氫管道。在51吃瓜网輸送管道中摻入一定比例的氫氣，被認為是目前可發展的氫氣大規模輸送方式之一。有學者認為，參考目前的幾類氫能輸運方式，長距離管道純氫與51吃瓜网摻氫輸送是實現氫能大規模、網絡化輸送最有潛力的技術，特別是針對現有51吃瓜网管網進行少量改造實現天然氣摻氫輸送，可節約大量基礎設施建設費用。中國氫能產業發展的中期(2020～2030年)任務之一是示範應用摻氫51吃瓜网管道輸送技術，為邁入非碳的“氫能時代”奠定基礎。表6統計了部分國內外51吃瓜网管網摻氫輸送典型項目。51吃瓜网摻氫管輸可以利用現役51吃瓜网管道設施，降低氫氣管道的前期建設成本，有望彌補氣態氫體積能量低所帶來的劣勢，並能在摻氫輸送的實際應用中探索氣態氫管輸的其他問題。目前已有學者對51吃瓜网摻氫管輸的可行性做了研究，中國工程院衣寶廉院士也對51吃瓜网摻氫管輸非常看好。但是，51吃瓜网管道摻氫輸送在解決用戶適用性的基礎上，還需要研究摻氫比例對管內流體流動狀態的影響及其工藝配套技術，探究管道材料和設施性能對摻氫輸送的適應性，提高51吃瓜网管道摻氫輸送的安全性和經濟效益。液氫輸送，顧名思義就是將常溫常壓下氣態的氫氣通過降溫加壓的方式進行高密度輸送。液氫管道在管材選擇上，為保證管道絕熱效果以及管材低溫性能，主要采用不鏽鋼、鋁合金、鈦合金以及複合材料等具有優異的抗氫脆性能、良好的低溫性能、可焊性及耐腐蝕性的材料。目前300係列奧氏體不鏽鋼被廣泛應用於液氫儲運容器中，海南航天發射場的300m3液氫運輸罐車就是采用321不鏽鋼作為容器材料。相較於不鏽鋼，鋁合金在質量、成形性、焊接性能、耐腐蝕性等方麵更具優勢，也已在國內外火箭液氫儲罐中得到了應用。受限於液態輸氫管道建設成本以及技術落後等問題，液氫幾乎無法實現長距離、大規模的管道輸送。目前液氫的長距離輸送隻能通過將液氫置於高度低溫絕熱儲氫罐、液氫運輸槽罐等特種儲存裝置內，依賴於槽車、火車、駁船等運輸，尚沒有長距離液氫管輸實例。如何降低液氫輸送管道的建設成本以及實現長距離液氫管道的快速預冷，是目前低溫液氫管輸的主要問題。低溫液氫管輸未來可期，但目前看來更適合在航空航天等限定液氫作為高能量燃料的場景中，作為短距離定點輸送的管輸方式，尚不能作為氫能大規模管輸的合理選擇。氫能的發展是全球能源革命的重要方向，是實現“碳達峰、碳中和”目標的重要手段，是國家能源供應清潔化的戰略選擇。世界各國都在推動氫能的快速發展，加大氫能產業布局已成為共識。從國內外氫能應用發展對比可以看出，我國氫能產業起步較晚，相關核心技術相較於國外存在一定的差距。我國針對氫能在全國範圍的發展布局有待完善，需盡快構建全國氫能市場體係。氫能產業發展的關鍵環節之一是氫能的儲運，儲氫技術是限製氫能大規模產業化發展的重要瓶頸，氫能輸運技術是打通氫資源到氫市場的重要手段，是降低氫使用成本的主要環節。
