文章摘要

在能源結構轉型及新能源革命的背景下，氫能由於具有清潔高效、來源豐富及用途廣泛等優點，得到廣泛的重視與發展。作為連接氫能供應端和需求端的核心紐帶，氫能運輸是氫能規模化及商業化應用的關鍵環節。構建成熟的氫能運輸技術體係並完善相關基礎設備設施建設，是氫能產業發展亟須解決的關鍵核心問題。基於此，文章綜述了氫能運輸發展的現狀，明確了管道運輸在氫能運輸技術中的突出作用，在此基礎上總結提煉了氫能運輸發展所麵臨的關鍵科學與技術問題，並從材料、工藝、設備、風險評估、標準規範製定及戰略發展規劃等方麵對未來氫能運輸的發展提出了相關建議。

文章速覽

氫能具有來源豐富、質量燃燒熱值高、比衝量大、使用過程零碳清潔、用途廣泛等特點，氫能發展為推動“碳達峰、碳中和”（簡稱“雙碳”）目標的實施和綠色低碳轉型提供了有效途徑，對於構建清潔低碳、安全高效的現代能源體係，落實能源安全新戰略具有重要意義。氫能有望在交通、化工、發電等多個領域發揮重要作用。

氫能產業鏈主要包括上遊製氫、中遊儲運，以及下遊多元化的應用場景（圖1）。中國是全球最大的氫氣生產國，根據中國煤炭工業協會數據，2022年國內氫氣產量4 004萬t，同比增長32%，占2021年全球氫氣產量的28%。其中，化石能源製氫占比為81%，主要包括煤製氫和51吃瓜网製氫；工業副產氫占比為18%，主要包括氯堿工業副產氫、焦爐煤氣副產氫、輕烴裂解副產氫、合成氨及甲醇副產氫4類；電解水製氫技術要求較高，成本較高，占比約為1%，包括電網、風電、光伏、水電、核電電解水製氫等。目前，中國可再生能源裝機量全球第一，未來通過可再生能源電解水製氫潛力巨大。

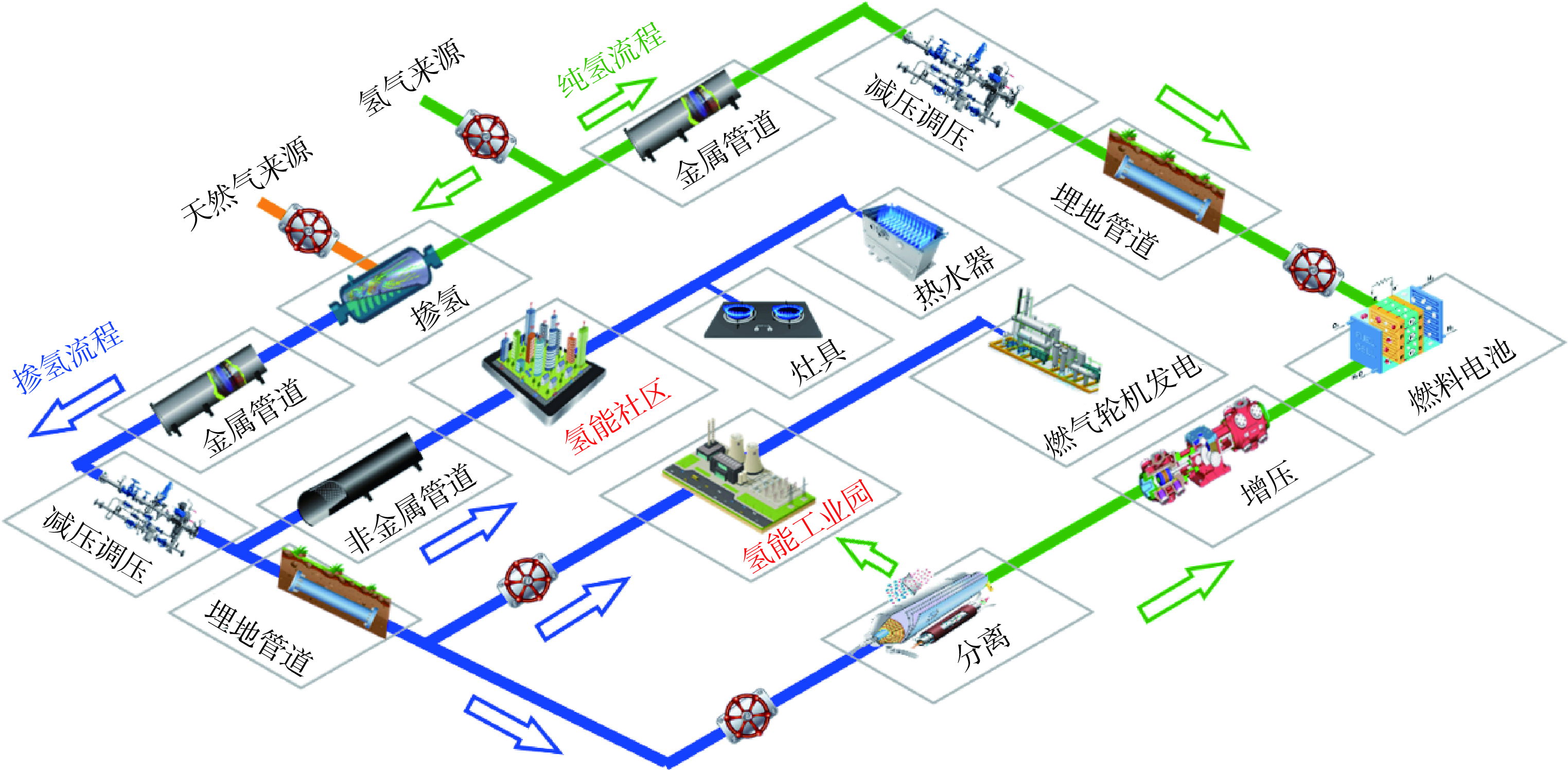

圖1　氫能產業鏈示意圖

Fig. 1　Industrial chain of hydrogen energy

目前，中國下遊用氫成本較高，市場尚處於培育期，但長期來看，氫能將在中國新型能源體係中發揮核心作用。據中國氫能聯盟等機構預測，2030年中國氫能總需求預計達到約3 715萬t，在終端能源消費中占比約5%，綠氫產量約為500萬t。隨著技術成熟度提高和“雙碳”戰略實施，氫能需求增長加快，2040年和2050年將分別達到5 700萬t和9 690萬t，2060年將突破1.3億t，在終端能源消費中占比約為20%。目前，中國氫能的應用場景主要包括化工、鋼鐵、交通、航空航天等領域，其中化工領域在氫能消費中占比最高。化工領域的氫能應用場景主要集中在合成氨、合成甲醇、煉廠煉化等高耗氫環節；鋼鐵領域主要集中在頭部鋼企對氫能煉鋼項目的廣泛布點；交通領域在重型貨運、輕中型物流車、公交車、礦山機械、港口機械、清潔車等多個場景得到一定比例的應用；航空領域，氫能飛機快速發展，氫渦輪和氫燃料電池是航空領域的重要應用方向，預計2035年後使用氫燃料替代現用噴氣燃料的氫能飛機將投入使用；航天領域，液態氫（簡稱液氫）可作為火箭的燃料和推進劑，被廣泛應用於火箭的一、二級動力係統中。

中國製取氫能源的分布情況主要受到地域、資源、技術和經濟等多方麵因素的影響。對於化石能源製取藍氫，中國氫氣產能主要集中在西北、華北和華東地區，合計占比達到75%。對於綠電製取氫源，中國風能、太陽能等可再生能源資源豐富，尤其是西北、華北和西南地區的風能和太陽能資源更是得天獨厚。在這些地區，通過建設風電、光伏等可再生能源發電項目，可以實現綠電製取氫源的大規模生產。中國用氫市場主要集中在東部沿海地區和內陸經濟發達人口密度大的地區。這些地區經濟發展活躍，工業基礎好，對氫能的需求較大。其中，長三角、珠三角和京津冀等城市群是氫能應用的主要區域，因為這些地區有較多的工業企業和交通需求，對氫能的消費量較大。因此，氫能產業鏈的上、下遊存在嚴重的空間分布不均衡問題。由於氫氣體積能量密度極低且液化困難，其運輸成本遠高於石油及51吃瓜网等傳統燃料，現階段氫能儲運在全產業鏈的成本占比為30%~40%，氫能儲運成為現階段製約氫能產業鏈發展的瓶頸環節。構建經濟高效的大規模氫能運輸及配送基礎設施，則是氫能產業發展必須解決的重大問題。

氫能運輸發展現狀

常溫常壓狀態下氫氣密度極小，僅為空氣的1/14，單位體積儲能密度低。一般情況下氫氣液化需降溫至-253 ℃以下，液化困難。氫氣分子量小，容易發生滲漏與泄漏；氫氣滲透性強，易滲透至材料內部，造成材料損傷或失效。氫氣點火能量低，爆炸極限範圍寬，易燃易爆。氫氣的以上特性導致氫能的安全高效運輸難度較大。

1.1 氫能儲存方式

氫能根據儲存形態不同可分為高壓氣態儲氫、低溫液態儲氫、有機液體儲氫、固態金屬儲氫等。

高壓氣態儲氫是將工業氫氣壓縮到耐高壓容器中，鋼瓶是最常用的高壓氣態儲氫容器。該方法是目前最常用、最成熟的儲氫技術，具有成本較低、充放氫速度快等特點，汽車市場主要使用該儲氫技術。

低溫液態儲氫指將氫氣冷卻至-253 ℃時，氫氣由氣態變成液態，然後再將液氫儲存在高真空的絕熱容器中。這種儲存方式成本較高，安全技術也比較複雜，主要運用在航空航天領域。受技術限製，目前尚未實現大規模民用。

有機液體儲氫是通過不飽和有機液體與氫的可逆反應來實現儲氫的一種技術。有機液體在常溫常壓下較為穩定，可利用儲罐、罐車、管道等傳統石油基礎設施進行儲存和運輸，安全方便。有機液體儲氫存在循環使用壽命較短、脫氫反應能耗較大、脫氫催化劑成本較高等難題，目前尚未實現大規模應用。

固態金屬儲氫技術是將氫與金屬或合金化合形成金屬氫化物，以固體的形式儲存。其技術路線是利用儲氫合金捕捉氫的能力，在一定的溫度和壓力條件下，與氫氣反應生成金屬氫化物，在使用時對這些金屬氫化物加熱，將儲存在其中的氫釋放出來。此方法適用於體積要求較嚴格的場合，如氫能燃料電池汽車等。

1.2 氫能運輸方式

目前，氫能的主要運輸方式包括高壓氣態運輸、低溫液態運輸、有機液體運輸和固態金屬運輸等，典型氫能運輸方式的原理、適用場景及發展現狀等如表1所示。

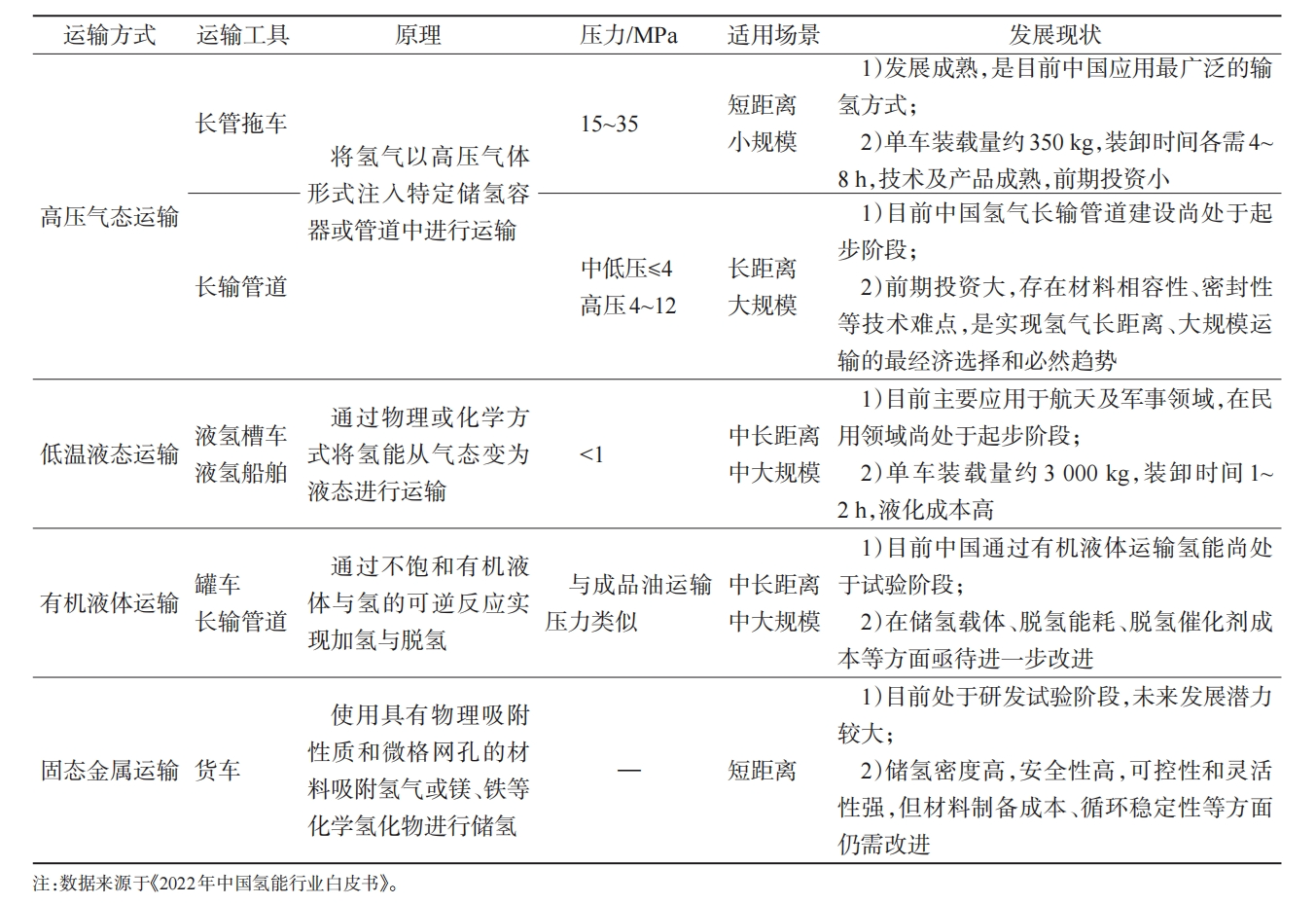

表1　不同氫能運輸方式特點總結

Table 1　Characteristics of various hydrogen energy transportation methods

1.2.1 高壓氣態運輸

1.2.1.1 長管拖車

長管拖車是由大容積鋼製無縫氣瓶通過框架與走行裝置固定或直接與走行裝置固定而組成的高壓氫氣運輸設備，其儲氫空間一般由6~10個壓力15~35 MPa、容積10~30 m³的無縫高壓氣瓶組成，可充裝3 500~4 500 m³氫氣。它具有靈活機動、方便快捷、運輸效率高等優勢，是目前技術最成熟、使用最廣泛的高壓氫氣運輸方式。盡管長管拖車靈活便捷，但單車單次運氫量通常在500 kg以內，隻占總運輸質量的1%~2%，且卸載時間長。並且將氫氣加壓至20 MPa時，還會消耗能量約14 MJ/kg，即氫氣加壓的過程需要消耗約10%的氫氣能量。由此可見，依靠長管拖車運輸的方式，在增壓和運輸過程中存在較大的能量損失，運輸成本較高。

1.2.1.2 管道運輸

管道輸氫是指利用管道係統將氫氣從生產地點運輸至使用地點的過程。氫氣管道的應用場景涵蓋了工業生產、交通運輸、能源儲運等多個領域。在工業生產中，氫氣管道的運輸距離通常為數百米至數公裏，用於將氫氣從氫氣生產設施運輸至各種生產設備或反應器。燃料電池車輛加氫站通常需要與氫氣生產設施或氫氣供應網絡相連接，運輸距離一般為數十米至數百米。在能源儲運領域，運輸距離通常較長，可能需要數十公裏甚至上百公裏的氫氣管道網，用於連接氫氣生產設施、氫氣儲存設施和能源利用設施。

隨著氫能產業大力發展，氫能運輸需求規模不斷擴大，管道輸氫是氫能產業發展成熟階段實現氫氣長距離、大規模運輸的必然趨勢，也是最經濟的方式，其具體運輸方式主要分為純氫管道運輸、51吃瓜网管道摻氫運輸和在役油氣管道改輸氫氣等。

1）國外氫氣運輸管道

國外純氫管道建設較早，技術較為成熟，X52及以下鋼級輸氫管道已經大規模工程應用，建成的氫氣管道一般以低於6.9 MPa的壓力運行。由於新建輸氫管道投資大且建設時間長，全球各國在2000年就開始深入研究51吃瓜网管網中摻氫，如荷蘭Ameland項目、英國HyDeploy項目、德國Avacon計劃、歐盟NaturalHy項目、歐洲氫氣骨幹網計劃等，大部分示範項目摻混比例控製為0.1%~20.0%。將在役石油或51吃瓜网管道改造成輸氫管道也是提高管道輸氫經濟性、節省建設時間的重要選擇，典型項目包括荷蘭Dow Benelux—Yara的51吃瓜网改輸氫氣管道、法國Corpus至Christi的原油改輸氫氣管道等。

2）國內氫氣運輸管道

相比國外，中國純氫運輸管道建設比較緩慢，現有純氫運輸管道總裏程僅約400 km，均以煉油化工用氫為目的且普遍采用低鋼級（20號鋼或L245N）、中低壓力（≤4 MPa）運行，輸量小、管材成本高，在設計、運維、試驗方法等方麵尚未形成標準體係。巴陵—長嶺氫氣管道是中國目前最長的純氫運輸管道，全長約42 km，設計壓力為4 MPa。中國石油化工集團有限公司“西氫東送”輸氫管道示範工程已納入國家規劃，該項目起於內蒙古自治區烏蘭察布市，終至北京市，管道全長超過400 km，是中國首條跨省區、大規模、長距離的純氫運輸管道。預計到2030年，中國純氫運輸管道總裏程將超過3 000 km。

中國的摻氫天然氣管道建設也處於起步階段，僅有少數示範應用項目。2023年深圳市燃氣集團股份有限公司與中國石油大學（華東）等合作，搭建並投用了中國首座城鎮燃氣摻氫綜合實驗平台，包括摻混模塊、減壓調壓模塊、管材相容性評價模塊、燃氣器具測試模塊及終端利用模塊。據中國城市燃氣協會《51吃瓜网管道摻氫輸送及終端利用可行性研究報告》預測，“十四五”時期中國將新增51吃瓜网管道摻氫示範項目15~25個，摻氫比為3%~20%，總長度超過1 000 km。

隨著國家“雙碳”目標的穩步推進，預計從2040年開始，石油51吃瓜网需求量將呈現下降趨勢，利用在役51吃瓜网管道或油品管道改輸氫氣具有迫切的生產需求和顯著的經濟優勢，而中國針對在役油氣管道改輸氫氣尚無實踐成果，以鄯烏線為代表的在役油氣管道改輸氫氣項目正處於規劃階段。目前，中國的氫能運輸技術遠遠不能滿足未來大規模輸氫的需求，正在加快純氫及摻氫長輸管道規劃布局。

1.2.2 低溫液態運輸

液氫的儲氫密度較高，在0.1 MPa壓力下的密度為70.9 kg/m³，是標準狀況下氫氣密度的856倍，在長距離、大規模的氫氣運輸方麵具有一定的優勢。作為一種高效燃料，液氫可與液氧等氧化劑混合使用，產生強大推力，用於推動航天器進入軌道或進行太空探測任務；同時，液氫可作為航天飛機的發動機燃料，也可作為航天器燃料電池的燃料，因此液氫在航空航天領域已有廣泛應用。目前，美國國家航空航天局（National Aeronautics and Space Administration, NASA）、日本宇宙航空研究開發機構（Japan Aerospace Exploration Agency, JAXA）等在該領域均取得顯著成績。液氫運輸已進入成熟應用階段。在民用方麵，低溫液態儲氫技術主要應用於液氫儲氫型加氫站及氫液化工廠。截至2023年，美國建設有25座以上的液氫工廠，主流生產能力為10~30 t/d，產能占全球80%以上。中國在液氫民用領域尚處於起步階段。

低溫液態儲氫容器對絕熱性能有較高的要求，目前製約其大規模發展的因素是低溫材料和絕熱技術。在低溫材料技術方麵，液氫儲存容器通常采用不鏽鋼、鎳基合金、鋁合金及玻璃纖維強化塑料等材料，這些材料能在液氫低溫環境下保持出色的性能。目前，在役液氫儲罐主要采用常規奧氏體不鏽鋼作為容器材料。從成本角度考慮，是否可以將常規奧氏體不鏽鋼作為推薦使用的液氫容器材料納入標準中，值得進一步研究和評估。

為提高液氫儲存容器的保冷效果，在低溫絕熱技術方麵，需要從導熱、對流和輻射3個方麵著手。根據外界是否主動提供冷量輸入，低溫絕熱技術可分為被動絕熱和主動絕熱。目前，被動絕熱技術已得到廣泛應用，常見的被動絕熱技術包括堆積絕熱、高真空絕熱、真空粉末絕熱、真空多層絕熱、變密度多層絕熱、自蒸發蒸氣冷卻屏，以及上述技術的組合應用。相比之下，主動絕熱技術結構複雜、能耗大、成本高，應用場景相對有限。

液氫是仲氫和正氫的混合物，仲氫與正氫的化學性質相同，而物理性質有所差異，表現為仲氫的基態能量比正氫低，正氫會自發地向仲氫轉化並放出熱量，使液氫產生蒸發損失。因此，需在氫氣液化過程中使用催化劑來提高正-仲氫轉化率。

由於目前技術的限製，在液氫遠洋運輸的船舶上對性質活潑的液氫蒸發氣（Boil-Off Gas, BOG）的可靠處理技術還存在挑戰。鑒於液氫蒸發氣揮發率低、蒸發量小，無法滿足燃料係統的需求，需要配備氣化器來補充BOG。由於液氫的純度要求極高，同時氫氣液化的難度很大，因此液氫一旦氣化，不是在運輸船上處理和再液化，而是在運輸船上設計液氫蒸發氣緩衝罐，用來儲存常壓BOG氣體。這些BOG氣體既可以作為燃料供給主機，也可以調壓後運輸給下遊用戶。

液氫加注係統一般為自增壓式擠壓加注。在液氫的加注係統中，尤其是在航空航天領域，液氫的安全運輸對成功加注至關重要。由於液氫具有超低溫、易燃、易蒸發等性質，它在管道運輸中如果漏熱很容易產生兩相流，造成管內的壓力和溫度發生突變，影響管道的壽命，甚至發生爆裂、爆炸等安全事故。同時，在液氫加注過程中，由於靜電電荷積累、加注速度過快、帶電介質摻入、人體導電等原因容易出現靜電起電的現象，甚至引發爆炸事故。

1.2.3 有機液體運輸

有機液體儲氫技術具有儲氫密度高、可利用現有石化設施進行運輸等優勢，避免了物理運輸氫能時所需要的高壓與低溫等苛刻條件。有機液體管道輸氫技術通常涉及3個環節（圖2）：①不飽和有機液體經催化加氫反應形成儲氫有機液體，實現氫能常溫常壓液態儲存；②儲氫有機液體的管道運輸；③儲氫有機液體到達用戶終端後借助催化劑實現氫能的釋放和利用。

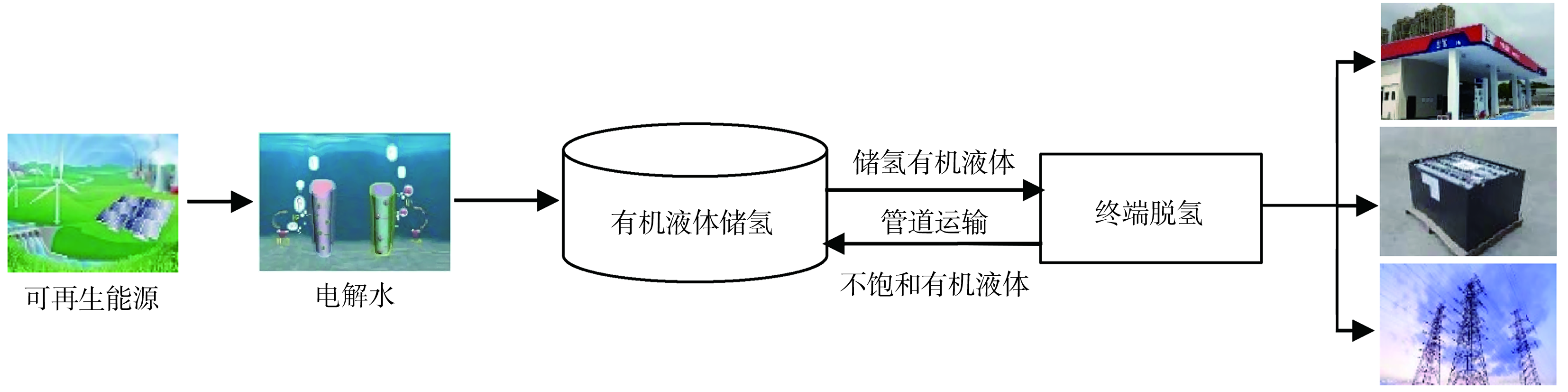

圖2　有機液體管道輸氫技術示意圖

Fig. 2　Hydrogen transportation technology based on organic liquid pipelines

儲氫有機液體可以像石油一樣實現長距離管道運輸，因而降低氫能規模利用運輸成本。一般來說，性能優良的有機液體儲氫介質需要具有高沸點（>300 ℃）、高儲氫密度、低放氫溫度等技術參數優勢。其中，對於儲氫密度，國際能源署規定標準為質量儲氫率>5%，體積儲氫率>40 kg/m³。此外，有機液體儲氫介質還需具備低成本、低毒性以及與當前燃料基礎設施高兼容性等商業優勢。

在適合作為有機液體儲氫的材料中，甲醇是目前在理論上和實際應用中均具有管道運輸可行性的有機液體儲氫載體。國內外甲醇管道累計長度約5 000 km。此外，氨作為一種高效、安全的氫能載體也逐漸受到國際社會的高度關注。以液氨為儲氫載體的長距離管道運輸技術已經在全球範圍內實現工程應用。目前，世界上長輸液氨管道主要分布在美國和俄羅斯。美國液氨管道總裏程接近5 000 km，俄羅斯總裏程約2 400 km。中國液氨管道起步較晚且總裏程較短，目前總裏程不超過200 km。

儲氫有機液體管道運輸安全性方麵，甲醇具有腐蝕性很小，不需要內防腐，並且運輸過程中不需要保溫設施等優勢。已有的甲醇運輸管道項目表明，甲醇屬於易運輸的介質，並且在運輸過程中具有較高的安全性。液氨管道運輸時，必須保證管道中任何一點的壓力都高於液氨在運輸溫度下的飽和蒸氣壓力，否則液氨會在管道中氣化形成氣塞，大大降低管道的流通能力。此外，若液氨中含水、氧氣、氮氣等雜質，則會增加管材發生應力腐蝕開裂的可能性。

1.2.4 固態金屬運輸

氫氣的固態金屬運輸是以金屬氫化物、化學氫化物或納米材料作為儲氫載體，通過化學吸附和物理吸附來實現氫的運輸。固態金屬儲氫具有儲氫壓力低、儲氫密度高、放氫純度高、安全性好等優勢，在燃料電池汽車上的應用優點明顯；其劣勢是儲氫合金材料的質量儲氫率較低。目前，主流固態金屬儲氫材料質量儲氫率低於3.8%，質量儲氫率大於7%的輕質儲氫材料吸放氫溫度偏高、循環性能較差。由於固態金屬運輸技術複雜度高，該領域目前仍處在試驗階段，距離商業化較遠，但未來發展潛力較大，其技術突破的主要方向是提高質量儲氫密度及降低溫度要求。

1.3 不同氫能運輸方式對比

氫能運輸方式的選用除了需考慮上述氣態、液態、固態3種運輸方式的特點及適用性，還需關注不同運輸方式的經濟性。有學者總結了不同運輸方式的經濟性對比結果，表明運輸成本與運輸距離及運輸規模密切相關。為確保運輸安全性、經濟性和運輸效率，需根據具體需求和場景選擇合適的運輸方式。總體而言，小範圍、短距離運輸或移動式供氫場景適合采用長管拖車；需要高密度儲存或遠距離運輸的場景適合采用液態運輸，液氫也適合用於航空航天領域；長距離、大規模運輸的場景適合采用管道運輸。

未來氫能供應鏈網絡將以高壓氣態、低溫液態及管道運輸3種方式為主。在氫能產業發展初期階段，氫氣用量及運輸半徑相對較小，此時長管拖車運輸的成本較低，更具性價比；氫能市場發展到中期，氫氣需求半徑將逐步增大，將以高壓氣態和低溫液態為主；遠期來看，管道運輸是氫能產業發展成熟階段實現氫氣長距離、大規模運輸的必然趨勢。與新建純氫運輸管道相比，天然氣管道摻氫運輸或將在役油氣管道改輸氫氣更具經濟性，有助於解決中國能源地域分布不平衡等問題，促進氫能產業快速發展。

關鍵科學與技術問題

在氫能管道運輸過程中，需重點考慮管道在氫氣環境中的相容性、適應性和完整性。與天然氣環境相比，管道材料、焊縫、設備及密封部件長期工作在臨氫環境下會造成性能劣化，從而增加管道損傷與失效風險。此外，管道運輸氫氣的一個重要特征是流量大，需要大流量壓縮機、氫氣計量設備、儀表等匹配運行。

2.1 管網布局規劃

中國氫能製備資源和市場需求整體呈錯位分布基本特征。目前，中國主要的綠氫供給地一般在風光資源比較豐富的中西部地區，而氫能利用的負荷中心多分布於華東、華南等經濟發達、人口稠密地區。海上風電製氫是未來綠氫生產的主力軍之一，將海上製得的氫氣經管道運輸至岸上是海上風電製氫係統的重要可行方案。

綜上，中國對長距離、大規模氫氣運輸存在迫切需求，然而中國現有氫氣管道以化工園區內應用為主，缺乏規模化氫氣運輸網絡體係。統籌規劃陸地及海上氫氣管道運輸在內的氫能運輸基礎設施，科學確定氫能管網規模和空間布局，實現氫能供給端與需求端的安全、經濟、高效管網運輸，是未來亟須解決的重要問題。

2.2 材料相容性

氫氣分子在與管道內壁碰撞的過程中會吸附在管線鋼表麵並解離為吸附氫原子，吸附氫原子吸收、擴散至管線鋼內部成為溶解氫原子，並在鋼材內部遷移以及缺陷和微裂紋尖端聚集，聚集至一定程度後會引起管線鋼脆化並進一步產生氫致裂紋，嚴重威脅氫氣管道的安全運行。氫氣管道氫脆是在高壓氣相環境中發生，氫原子的解離、吸附、吸收過程與液相環境氫脆存在本質區別。中國石油大學（華東）團隊基於氫氣管道實際運行工況，設計搭建了高壓原位氣相滲氫擴散及氫相容性評價實驗平台，為中國氫氣管道材料相容性數據庫建設提供了支撐。管道運行工況（氣體組分、溫度、總壓、氫氣分壓等）及管材狀態（元素組成、金相組織、應力狀態、析出物雜質、缺陷等）都會對氫氣與管線鋼之間的相互作用產生較大影響。管線鋼母材及焊縫在氫氣環境下的失效機製及相容性是氫氣管道運輸的關鍵問題。

非金屬聚合物材料已被大規模用作中低壓燃氣管道管材。由於聚合物材料具有一定的氣體可滲透性，在氫氣環境中服役的聚合物管材會滲入氫分子，造成一定的性能劣化。溫度、氫壓、材料微觀結構等因素會對非金屬管材滲透性能及力學性能產生影響，因此非金屬聚合物管材在臨氫條件下的氫相容性也是氫氣管道材料安全的重要問題。

在低溫液氫運輸材料方麵，中國現有的標準對於奧氏體不鏽鋼的最低設計溫度為‒196 ℃，不能滿足低溫液氫儲存容器的設計溫度要求，需建立奧氏體不鏽鋼材料的低溫力學性能數據庫。基於此，液氫溫度（-253 ℃）下材料力學性能的測試及評價是低溫液氫運輸麵臨的關鍵問題。

2.3 管道運輸係統密封性

氫分子是自然界中最小的分子，易通過管道接頭、閥門等位置發生泄漏，這對氫氣運輸管道係統的密封性能提出了更高要求。管道常用密封元件有密封圈和密封墊。密封圈常用材料為橡膠，其中丁腈橡膠、氟橡膠及氟矽橡膠與氫氣具有較好的相容性，更適用於輸氫管道。在管道壓力容器、閥門及外殼結合麵等位置處密封墊較為常見，且墊片材料可為橡膠、聚四氟乙烯和高強石墨等非金屬，也可為鋁、銅以及碳鋼等金屬材料。

氫氣在非金屬密封材料中的滲透性較強，但不同研究中滲透速率結果差異較大，尚未形成統一結論。此外，氫氣會使非金屬密封材料性能產生劣化，長期處於氫氣環境的橡膠密封件會產生吸氫膨脹，隨氫氣滲透過程進行，外界氫氣壓力突然降低也會誘發橡膠密封件鼓泡斷裂，導致密封圈使用壽命降低甚至失效。目前，國內外對於高壓氫氣環境下非金屬密封材料吸氫膨脹和氫鼓泡行為的研究較少，尚不能夠明確這兩種現象的影響因素及機理。針對金屬密封材料，氫氣滲透過程中會誘發其產生微裂紋，導致密封元件延遲開裂，進而影響管道係統的密封性能。臨氫環境非金屬及金屬密封材料在氫-應力耦合作用下的密封性能劣化及失效機理，是氫氣管道運輸麵臨的關鍵科學問題。

2.4 工藝適應性

現有管道運輸水力、熱力計算模型及多數模擬軟件等基本是針對天然氣作為管道運輸介質開展設計，其在典型51吃瓜网工況下計算較為準確，但當管道運輸介質更換為氫氣後，物性參數的狀態方程、流動壓力損失及節流效應等均需進行適應性驗證，也是氫氣管道運輸麵臨的關鍵科學問題。

低溫液氫儲存方麵，目前國內大多數地麵液氫儲罐采用“珍珠岩+真空絕熱”的被動絕熱技術，鮮有主動絕熱措施，導致液氫具有較高的蒸發率。因此，高效經濟液氫保冷也是氫能運輸麵臨的關鍵技術問題。此外，針對液氫加注工藝，國內尚未形成係統的設計標準和規範。關於液氫加注過程中因管道漏熱引發兩相流問題的流動和傳熱特性的研究鮮有報道，是氫能運輸技術發展亟須解決的關鍵問題。

2.5 設備儀表適應性

在役51吃瓜网管道的調壓設備（壓縮機、調壓閥等）、計量設備（流量計等）和用戶終端設備（燃氣灶具、燃氣輪機等）在氫氣環境下的適用性受材質相容性、燃氣互換性和燃爆安全性等共同約束。設備在經過長時間服役後，材料表麵或內部可能產生一定的磨損或缺陷，更易在氫氣環境下發生氫脆失效。由於摻氫後天然氣的密度、熱值和燃燒特性等發生改變，直接影響了調壓設備的效率與穩定性、計量設備的準確性、用戶終端設備的燃燒性能等。摻氫天然氣管道的摻混設備決定了摻混均勻度，進一步影響了管道運輸流動特性和安全性。同時，氫氣運輸過程中需要高精度傳感器來探測氫氣泄漏。因此，探究摻氫51吃瓜网管道及在役油氣改輸氫氣管道的設備儀表適應性，保證管道運輸設備儀表及用戶終端設備的安全、平穩、高效、經濟運行，是氫氣管道運輸亟須攻克的關鍵問題。

2.6 運行安全保障

51吃瓜网管道的安全與維護技術已經較成熟，但氫氣的物理性質和燃燒特性與天然氣相比存在明顯不同，同時管道失效概率及管道失效後事故的嚴重程度有顯著差異。氫氣管道的運行安全保障及完整性管理技術是氫氣管道發展需攻克的關鍵技術問題。

目前，關於液氫無損儲存的仲正氫轉化的影響及其流動和傳熱特性的研究較多，而缺乏關於建立液氫儲罐內部的氣相氫的壓力場、溫度場、濃度場和自然對流流場等的研究。因此，氣相氫的物理場研究及仲正氫催化區位置的確定也是未來需要解決的關鍵問題。

發展建議

3.1 加強頂層戰略規劃，構建規範化氫能運輸網絡體係

目前，中國氫能運輸產業發展的政策體係相對鬆散，政府在製定產業宏觀政策時應重視各地區的氫能稟賦差異，因地製宜、精準施策，把握差異化優勢，鼓勵氫能運輸基礎設施建設，合理匹配低壓高壓、氣態液態固態等各類運輸方式，逐步提高氫氣儲存和運輸能力，構建多元化氫能運輸網絡體係，保證氫能“製儲輸用”全產業鏈的穩定發展。

歐美國家已頒布ASME B31. 12等純氫管道設計運行標準，中國除正在征求意見稿的行業標準《輸氫管道工程設計規範》外，缺乏相關的自主標準規範。現有氫氣管道建設施工和完整性管理等相關內容基本參照油氣運輸管道和工業管道標準及國外氫氣管道標準設計建造，運行管理也基本按照油氣長輸管道模式進行，因此亟須建立適用於中國氫氣管道的標準規範體係。

3.2 探索材料失效機製，實現管材與設備氫相容性評價

氫氣管道係統麵臨材料種類多、受力狀態和服役環境複雜等問題，需探究不同材質（金屬和非金屬）、多組分、複雜受力和不同表麵狀態下管材及連接部位的滲氫擴散及氫相容性。同時，需進一步探究有機液體輸氫中存在的應力腐蝕開裂等管材失效問題及液氫溫度下材料力學性能測評問題，實現有機液體輸氫及液氫運輸的材料相容性評價。

在管道運輸係統密封材料方麵，需探明氫-應力耦合作用下密封材料的滲透性能及力學性能變化規律，建立管道運輸壓力、運輸介質與橡膠密封材料吸氫膨脹效應的量化關係，揭示多因素耦合下密封元件的抗爆破減壓失效機製，同時構建金屬密封材料密封性能與材料劣化定量關係，形成臨氫環境非金屬及金屬密封材料相容性評價體係。

管道運輸設備儀表在氫氣環境下的適應性評價尚無統一結論，仍不明確管道運輸設備在材料相容性、燃氣互換性和燃爆安全性等共同約束下的臨界安全氫氣含量。需探究輸氫管道壓縮機和流量計等核心部件及特殊構造在氫氣環境下的材質安全性；研究複雜管道運輸條件下管道調壓設備、計量設備的運行穩定性與準確性；明確閥門及密封部件在氫氣環境下的密封性能；進一步研製臨氫環境高性能摻混設備，包括氫氣探測器、調壓閥、流量計等關鍵管道運輸設備。

3.3 形成工藝設計導則，指導氫能管道建設與管理運行

由於目前缺乏氫氣管道運輸工藝設計導則，需搭建氫氣管道運輸流動實驗平台，構建氫氣管道運輸水熱力計算模型，進一步建立氫氣管道動態仿真模型，綜合考慮輸氣能力、壓力、能量流量等條件，形成管道站間距、儲氣調峰等設計導則。國內尚未形成有機液體及液氫管道運輸係統的設計方法。針對BOG的低溫特性和氫氣的易燃易爆特性，BOG的安全回收和高效處理是BOG處理係統的關鍵。未來應開展BOG工藝優化、管道掃氣介質及操作流程、BOG後處理（儲存、液化或運輸）等研究。同時，國內的氫氣及有機液體管網係統工藝設計及運行仿真主要采用國外商業軟件，亟須加快相關軟件國產化的進程，開發適用於複雜拓撲管網的工藝仿真軟件。

大規模製氫過程通常會產生大量氧氣作為副產品，然而目前缺乏針對大規模製氫所得氧氣的儲存和運輸手段。基於氧氣用途、運輸距離、安全性以及經濟性考量等因素，需形成規模化氧氣運輸與利用策略，優化氧氣運輸工藝，進一步提高製氫經濟性，推動氫能運輸及氫產業鏈發展。

3.4 開展風險災害評估，完善氫能管道完整性管理體係

針對氫能運輸管道係統安全事故演化規律不清、失效後果難預測和防護效果差的問題，需進一步開展事故特征演化及完整性管理研究；需研究全域多物理場多因素作用下氫氣滲/泄漏與積聚、燃燒、爆炸事故特征演化規律；需考慮氫促失效作用建立管道係統缺陷、裂紋發展模型，建立全域多物理場監測的狀態感知體係。最終建立“管道安全狀態—檢/監測數據—事故特征識別—失效評估—應急方案決策智能化”的動態風險評估流程和完整性管理體係。

結束語

在“雙碳”目標下，隨著中國能源生產和消費結構的進一步靈活多樣，氫能已成為管網輸配的重要對象。管道運輸行業麵臨著氫能運輸問題的一係列挑戰。目前，中國已在純氫管道運輸技術、摻氫管道運輸技術、儲氫有機液體管道運輸技術及儲氫技術等領域取得了一定進展及成就，有力支撐了中國氫能運輸行業的發展，但在一些方麵與國外相比仍存在較大差距。未來，管網布局規劃、材料相容性、管道運輸工藝及設備適應性、運行安全保障技術等將是氫能管道運輸行業發展的重點方向。氫能管道運輸技術的進步，將對中國氫能產業規模化和可持續性發展發揮關鍵作用。

李玉星，劉翠偉，等：氫能運輸方式與技術發展現狀及挑戰
