工業管道上的標識，你可曾留意？

在工廠工作時，你可留意過管道上的這些標識嗎？它的顏色可有什麽講究？寬度、樣式可有要求？請聽小編慢慢道來。

管道標識可有標準？

我國現行的是：GB7231-2003《工業管道的基本識別色、識別符號和安全標識》，適用於工業生產中非地下埋設的氣體和液體的輸送管道。

管道顏色

管道顏色可有什麽講究？

現行的標準裏規定的8種識別顏色，代表了8種物質種類，他們的顏色樣板及標準編號如下所示。

8種顏色就能區分管道？別急，我們還有符號呢！

管道符號

識別符號一般是由名稱、流向和主要工藝參數組成。

名稱

可以是物質全稱，如氧氣、甲醇；也可以是化學分子式，如O2，CH3OH。

流向

工業管道內物質的流向一般直接用箭頭表示。

也可以用標牌指向。

如果管道裏的物質是雙向，就用雙向箭頭表示。

危險警示

當管道內的物質為危險化學品的時候，管道就要設置危險標誌了。

危險標誌什麽樣？

在管道上塗150mm寬黃色，在寬黃色兩側各塗25mm寬黑色的色環或色帶。

消防標識

標準中規定了工業生產中應設置消防專用管道，並在管道上標識出來。

這些標識有啥用？

1、對管道可視化，預知管道危險性，防止誤碰設備，預防事故的發生，提高管道操作、維護的效率。

2、識別管道內的物質方便了，避免設備檢修上發生誤判的事件。

還不會做管道標識？

讓我們看看管道標識的5種呈現方法。

1、管道全長上的標識

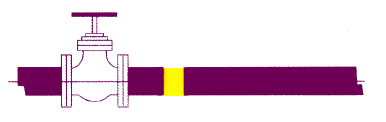

2、在管道上以寬為150mm的色環標識

3、在管道上以長方形的識別色標牌標識

4、在管道上以帶箭頭的長方形識別色標牌標識

5、在管道上以係掛的識別色標牌標識

管道標識一般設置在什麽位置呢？

管道色環尺寸是固定不變的嗎？

《GB7231-2003》中規定在管道上以寬為150mm的色環進行標識，考慮到管徑的大小和管道的高低，及離操作麵的遠近，必須起到起到安全警示作用。所以根據現場情況，管道色環的大小可做相應的調整。

《GB7231-2003》對應的管道色環尺寸如下表所示。

這些工業管道色環的性能有什麽要求？
